银川母线槽的大致分类

阅读:704 时间:2023-04-26 15:47


  银川母线槽的大致分类

  1、密集式母线槽

  密集式母线槽适用沟通交流三相四线、三相五线制,工作频率50~60Hz,额定电流至690V,额定值工作电压250~5000A的供电系统,做为工矿企业、企事业单位和多层建筑中供配电系统机器的附属设备,尤其适用于生产车间、老公司改造。

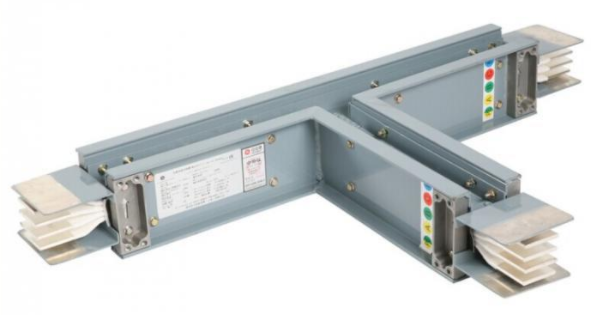

银川母线槽

银川母线槽

  2、封闭母线槽封闭母线槽(通称母线槽)是通过金属片(厚钢板或铝合金板)为了保护机壳、导电排、绝缘材料与相关配件所组成的母线系统软件。它可以做成每过一段距离配有压接配线箱的压接型封闭母线槽,也可以做成正中间没有配线箱的防爆开关型封闭母线槽。在多层建筑的供配电系统中,驱动力照明电路通常分离设定,母线槽做为供电系统主干道在电气竖井内延墙竖直组装一趟或多趟。按主要用途一趟母线槽一般由首端母线槽、直达母线槽(分带插口和没有插口二种)、L型竖直(水平)弯通母线、Z型竖直(水平)参考点母线、T型竖直(水平)三通母线、X型竖直(水平)四通母线、变容母线槽、澎涨母线槽、终端设备筒体、终端设备接线盒、插接箱、母线槽相关配件及固定设备等构成。母线槽按绝缘方法可以分为气体式插接母线槽、聚集绝缘插接母线槽和高韧性插接母线槽三种。

  3、高韧性封闭母线槽其工艺技术不会受到板才限定,机壳做成瓦沟方式,使母线冲击韧性提升,母线水平段可生产制造至13m长。因为机壳做成瓦沟方式,坑沟部位有心将母线隔开固定不动,母线间有18mm的间隔,电线间通风位置,使母线槽的防水防潮和散热系统有明显提升,较为融入南方气候;因为电线间有一定的间隙,使导线的温度降低,这个就提升了负载能力,并降低了磁震荡噪音。但是它所产生的杂散电流及阻抗角会比密集式母线槽大很多,因而在同一个规格型号较为时,它导电排横截面务必比聚集绝缘插接母线槽大。

  4、气体式插接母线槽

  因为母线中间连接头用金属片软接衔接,南方湿气大,连接头中间很容易产生空气氧化,产生连接头与母线接触不良现象,使断路器非常容易发烫,故南方非常少应用。而且连接头中间容积太大,水平母线段规格不一致,外观设计不足美观大方。

  5、聚集绝缘插接母线槽其防水、散热性能较弱。在防水领域,母线在施工过程中,非常容易返潮及渗漏,导致两色绝缘电阻器降低。母线的排热主要依靠机壳,因为线和线中间紧密排序组装,L2、L3相热量释放迟缓,产生母线槽温度较高。聚集绝缘插接母线槽受机壳板才限定,只有生产制造不得超过3m的水平段。因为母线两色磁密小,母线根据高电压时,造成强悍的电动力,使磁振荡频率产生叠加状态,导致过大噪音。压接式母线槽属树干式系统软件,具备体型小、结构简单、运行稳定、传送电压高、有利于分接防爆开关、维修方便、能源消耗小、动耐热性好要优势,在多层建筑中得到了广泛的应用。
